Дашборд

Главная страница, которая открывается по умолчанию. Показывает текущее состояние b4, метрики и активность устройств в сети.

Состояние системы​

Баннер в верхней части страницы отображает:

  • Статус - Работает / Нестабильно / Критично
  • NFQueue - состояние очереди netfilter
  • Фаервол - состояние правил iptables/nftables
  • Воркеры - сколько рабочих потоков активно (например, «3/4 активно»)
  • Аптайм - время работы с последнего запуска
  • Версия - текущая версия b4

Здесь же есть кнопка Сброс статистики для обнуления всех счётчиков.

dashbanner

Метрики​

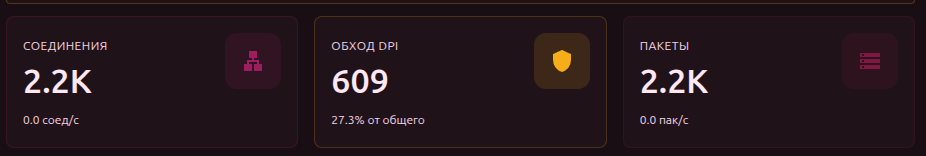

Три карточки с основными показателями:

МетрикаЧто показывает
СоединенияОбщее количество соединений и текущая скорость (соед/с)
Обход DPIКоличество соединений, обработанных сетами, и процент от общего
ПакетыКоличество обработанных пакетов и текущая скорость (пак/с)

Ниже отображается график Скорость соединений - линейный график в реальном времени.

metrics

Активные сеты​

Список включённых сетов с количеством целей (доменов + IP). Клик по сету переходит к его редактированию. activesets

Активность устройств​

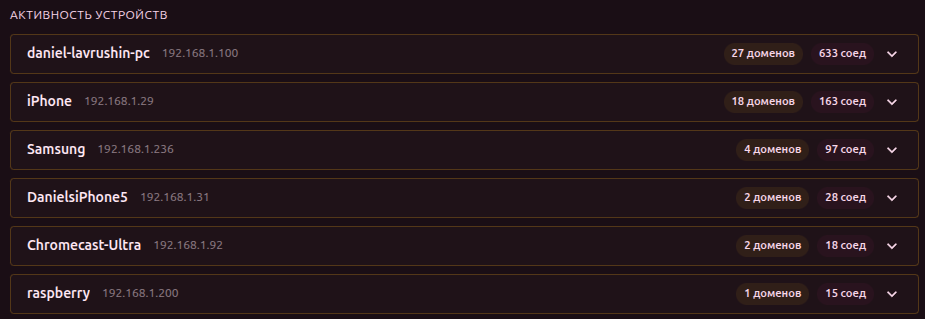

Показывает, какие устройства в сети к каким доменам обращаются:

  • Заголовок устройства - имя (или MAC/vendor), IP, количество доменов и соединений
  • Раскрываемый список доменов - для каждого домена показано количество соединений

Если домен ещё не добавлен ни в один сет, рядом с ним отображается кнопка «+» для быстрого добавления.

Метки TLS

Рядом с доменами могут отображаться метки 1.2 или 1.3 - это версия протокола TLS, которую использует соединение. Такие же метки встречаются в разделах Соединения и Дискавери. Версия TLS важна, потому что провайдеры могут блокировать TLS 1.2 и TLS 1.3 разными методами - для них могут потребоваться разные стратегии обхода.

devices

Мониторинг доменов​

Если включён мониторинг доменов, на дашборде отображается панель мониторинга. Она показывает статус каждого отслеживаемого домена, время последней проверки и количество ошибок. Здесь же можно добавить новый домен или запустить принудительную проверку.

Домены не в сетах​

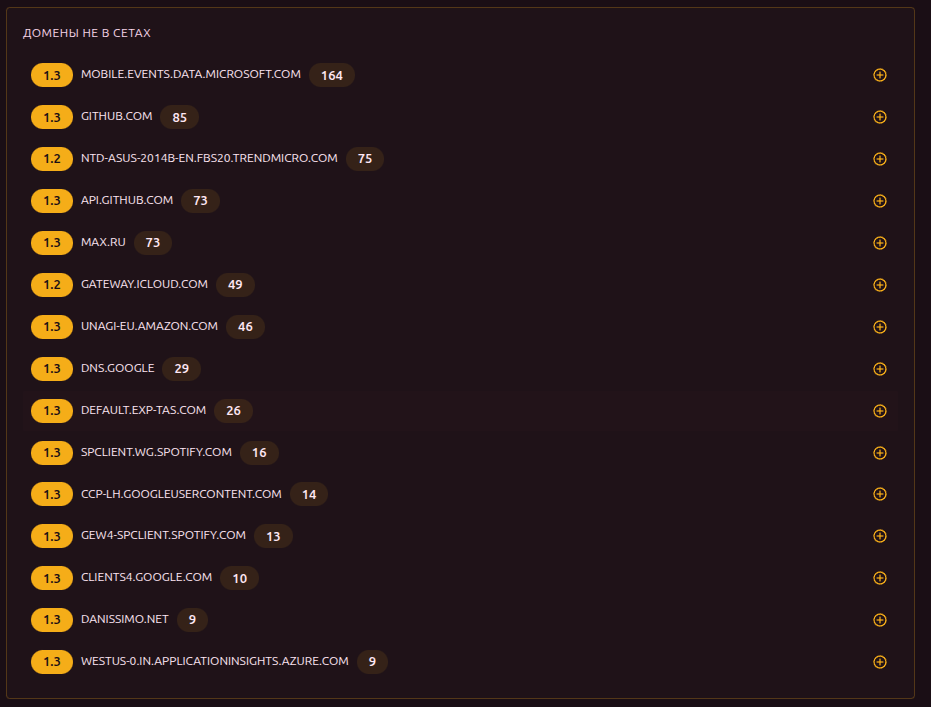

Топ-15 доменов, которые обрабатываются b4, но не включены ни в один сет. Отсортированы по количеству соединений. Каждый домен можно добавить в сет через кнопку «+».

nodevices
